Привет, пиплы! Сегодня речь пойдет о
расширении памяти Scorpion ZS 256 Turbo+
до 1 метра. Сразу скажу, что ниже лежащая
статья не моя, а взята из газеты ZX LIGHT
#0C. Почему так, спросите вы? Потому что в
схему закралaсь парочка очепяток, и рабо-
тать она у вас не будет:( Но набивать но-
вую статью мне было влом, поэтому я пол-
ностью привожу статью из ZX LIGHT #0C с
сохранением всех возможных цопирихтов, но
с небольшими исправлениями и комментариями
(в тексте: Прим.ред:) Я собрал себе такую
вещь после того, как лично переговорил с
ERASER'ом из AREASoft на CSP'2000 насчет
возможных глючков в схеме. Итак,поехали...
(C) Timon & Eraser\AREAsoft
------------------------------------------
Расширение памяти компьютера
ZS Scorpion 256 до 1 мБ.
Несмотря на то, что очень многие смот-
рели скептически (не исключая до некоторых
пор и меня самого) на предложение расши-
рить память Scorpion'а, я, вот уже почти
три месяца,являюсь обладателем монстра под
названием ZS-Scorpion 1024 Turbo+. И в
данный момент набиваю этот текст в iS-DOS,
загрузив копию дискеты целиком на RAM-
-DISK.
А посему, сегодня мы предлагаем вла-
дельцам вышеупомянутого компа схему расши-
рения памяти до 1 мегабайта. Причем, схема
эта достаточно дешевая и простая в реали-
зации.
Основная деталь всей этой схемы - 30-ти
pin'овый SIMM объемом 1мБ. Стоит такая фи-
говина в пределах пятидесяти рублей (осо-
бенно, если учесть, что для владельцев pC
такой объем памяти никуда не упирался:)).
Если же вы не хотите его покупать - найди-
те где-нибудь трешку или четверку и выдер-
ните SIMM из нее. Там же можно заиметь и
разъем для SIMM'а, а то припаивать кучу
проводов прямо на SIMM дело довольно-таки
муторное.
Прим.ред: у нас в Кемерово SIMM 1Mb можно
достать и за 25 рублей, а 50 рублей у нас
стоит рабочая мамка от 386-ого со всеми
прибамбасами и, of coz,несколькими SIMM'а-
ми в ней.
Остальные детали также не являются де-
фицитными или шибко дорогими. Их можно вы-
драть, например, из старой платы от "Ле-
нинграда".
Итак, список необходимых деталей:
+--------------------+---------+
| SIMM 1Mb, 30 pin | 1 |
+--------------------+---------+
| ТМ2 | 1 |
| КП12 или КП2 | 1 |
| КП11 или КП16 | 1 |
| ИР22 | 1 |
+--------------------+---------+
Микрухи должны быть серии 1533, но можно
поставить и 555-ю серию.
Прим.ред: неплохо бы еще надыбать тумблер
на 3 положения типа "Средняя точка", где
при среднем положении тумблера никакие
контакты между собой не замыкаются. А так-
же украсть на работе резистор на 10КОм.
Итак, если вы нашли все необходимое, то
можно приступать к сборке нашей схемки.
Для начала припаяйте ИР22, как указано
на схеме. Для проверки правильности можно
подключить плату на место и включить пита-
ние. Если никаких глюков нет, значит все
ништяк. Иначе,проверяйте правильность под-
ключения.
После того,как вы подключите ИР'ку, на-
до будет убрать все микросхемы РУ7. Или,
если у вас могучий блок питания, можно
просто их заблокировать. Для этого надо
найти 15 вывод той РУ'шки, на которую при-
ходит сигнал /CAS в первую очередь. Надо
отрезать дорожку (сигнал /CAS) от этой но-
ги, а на ногу подать +5V. Т.к. 15-е вы-
воды всех РУ'шек соеденены, то все они бу-
дут заблокированы.
Следом припаивается SIMM в соответствии
со схемой. Хотя для начала можно подклю-
чить его, как 256-килобайтный, тогда можно
будет проверить правильность подключения.
Для этого 18-й вывод SIMM'а (A9) надо це-
пануть на землю. И опять-таки при включе-
нии питания никаких глюков быть не должно,
иначе, ищите, где накосячили.
Если все предыдущие опции прошли без
проблем, то можно собирать оставшийся ку-
сок схемы, который представляет из себя
формирователь сигнала MA9 и кусочек порта
#1FFD. А именно, 6 и 7 биты этого порта.

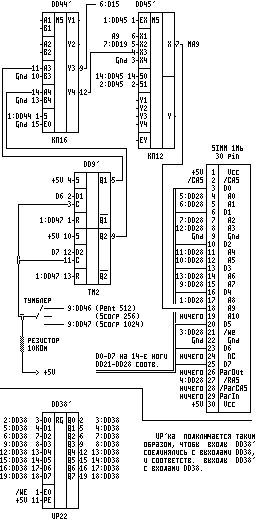

На данной схеме ИМС, номера которых со
штрихом, соответствуют номерам микросхем
на схеме скорпа, на которые следует напаи-
вать эти микрухи.
Прим.ред: выражение "на которые следует
напаивать" означает разместить поверх. Но
можете разместить все микрухи на свободном
монтажном поле, если таковое у вас еще ос-
талось, и тянуть лапшу к ногам.
------------------------------------------
Примечания к схеме:
- разорвать провод, идущий от 7-й ноги
DD19 на 13-ю ногу DD18;
- на 13-ю ногу DD18 подать "землю";
- разорвать провод (сигнал А9), идущий
на 6-ю ногу DD15;
- дальше действовать в соответствии со
схемой;
Прим.ред: нога 1:DD47 идет на сигнал /RES,
но если у вас установлена схема #1FFD OFF
из ZX-FORMAT'а или моя схемка #1FFD ON/OFF
приведенная в этом номере, то 1 и 13 ноги
DD9'(TM2)следует подать не на ногу 1:DD47,
а на дорогу, т.к. нога там оторвана от
внешнего мира и злостно заюзана:) Или на
любую другую ногу микрухи на плате, где
подходит сигнал /RES.
------------------------------------------
ВНИМАНИЕ!
Не забудте подключить питание микросхем:
ИР22:
- 10-й вывод - "земля";
- 20-й вывод - +5V.
КП12 и КП11:
- 8-й вывод - "земля";
- 16-й вывод - +5V.
ТМ2:
- 7-й вывод - "земля";
- 14-й вывод - +5V.
Т.к. скорпионовская плата имеет очень
плотную разводку, то следите за тем, чтобы
при пайке не соединялись соседние выводы
микросхем.
Прим.ред: держите жало паяльника на ногах
микросхем недолго, а то перегреете их. Ес-
ли у вас большой паяльник, то не лезьте им
в плату, а возьмите у соседа паяльник по-
меньше.
------------------------------------------
Дополнительные возможности.
Если на 3-ю и 11-ю ноги микросхемы ТМ2
припаять провод с 9:DD46 вместо 9:DD47, и
еще отключить порт #1FFD (схема из журнала
ZX-Format #01), то у вас будет почти PEN-
TAGON с расширением памяти через 6, 7 бит
порта #7FFD. В принципе отключение #1ffd
и не нужно вовсе. Разве что в программах,
которые, найдя Scorp'овскую память, не от-
слеживают другие порты. Проще всего посту-
пить так - поставить обычный тумблер (или
переключатель П2К - кому как нравится) и
щелкать им при необходимости. Эту примочку
я сделал себе не так давно и остался ей
доволен. Теперь в тех прогах, которые не
понимают скорповский метр, я юзаю пентаго-
новские пол-метра.
Прим.ред: в схеме такая примочка уже отоб-
ражена, поэтому можете не напрягать свои
мозги:)
------------------------------------------
Итак, мегабайт памяти у вас есть. Что
дальше!? А дальше вот что.
Если вы постоянно сидите в ALASM'е, то
загляните в приложение, там вы найдете два
драйвера для этого крутого асма, один на
512 кБ. Второй на 1024 кБ, но для его под-
ключения необходимо произвести небольшую
модификацию Alasm'a (см. в раздел МЕЛОЧИ).
Прим.ред: здесь подразумевается приложение
к ZX LIGHT #0C, но драйверы я поместил и в
приложение к Deja Vu. Насчет модификации
Alasm'а,то лучше вам отыскать ZX LIGHT #0C
и почитать там, но кое-какие комментарии в
исходниках драйверов есть.
Если же вы на дух не переносите Alasm,
но уважаете XAS, то можете работать в нем,
предварительно переключив порт расширения
на #7ffd. Тогда у вас все тексты будут
сохраняться при любом сбросе,как и у поль-
зователей Alasm'а.
Прим.ред: Alasm v4.2 RULEZ!!!
Для тех же, кто работает с текстами, в
приложении имеется драйвер RAM-диска на
1024 кБ для системы iS-DOS. Установив его,
можно закопировать на RAM-диск всю дискету
и работать со всеми удобствами. Из таблицы
страничек драйвера исключена 8 страница,
так что при "теплом" сбросе RAM-диск оста-
нется на месте.
Прим.ред: в приложении Deja Vu вы этот
драйвер тоже найдете.
Кроме того, такой стандарт расширения
памяти понимает текстовый процессор Micro
Editor v3.40, и там у вас будет три буфера
для текста вместо двух.
Ну а тем, у кого всего лишь один диско-
верт, нужны копировщики. И такие имеются.
Расширение через 6,7 бит порта #1FFD пони-
мают:
Consul Commander v3.33 by Phantom Family.
Real Commander 1.x by REAL SOFTWARE.
XL-COPY by XL-Disign
VTC v1.0 by Binary Dimension
и многие другие программы.
Ну вот, в принципе и все,что я имел вам
сообщить. Собирайте схемку и рулите в свое
удовольствие на метровом скорпе.
ZS Scorpion 1024 - Rulezzz!!!
Прим.ред: это точно!
16.04.2000 ERASER
------------------------------------------
